Однажды в руки мне попал Palm Visor с разбитым дигитайзером. После непродолжительных попыток продать его хотя бы за копейки, (не выбрасывать же) я понял, что никому такое устройство не нужно, поскольку стоимость замены дигитайзера почти сопоставима со стоимостью такой же рабочей машинки ранее бывшей в употреблении. На форуме ladoshki.com было найдено активное обсуждение вопроса касающегося использования такого рода «обделенных» устройств. Как оказалось, единственное применение им – «читалка» для книг. Вот этим мы и займемся...

Подводя итоги обсуждения, можно составить перечень проблем, возникающих на пути достижения данной цели:

• После каждого «Hard Reset» необходимо выполнять калибровку дигитайзера, который уже не работает (трудность в том, что без этой процедуры Palm просто не стартанет).
• Установив руcсификатор, запустить и настроить его невозможно.
• Интерфейсы большинства программ для чтения книг рассчитаны на работу со стилусом.

Как оказалось, все эти проблемы решаемы!

Аппаратная часть


Испорченный дигитайзер, который представляет собой верхнюю мягкую пленку и уже разбитое стекло, отделяем от самого экрана. От дигитайзера к разъему на плате ведет шлейф, который надо отсоединить. Битое стекло отклеиваем от пленки дигитайзера, выбрасываем, а пленку оставляем. Со стекла экрана удаляем остатки битого стекла и накладываем пленку дигитайзера на экран.

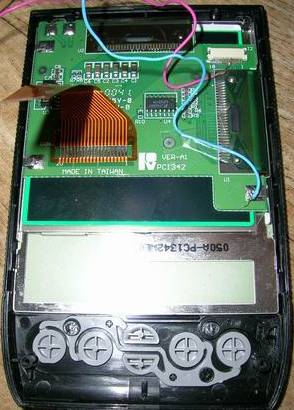

Теперь надо расположить части разобранного палма таким образом, чтобы его можно было включить, видеть изображение на экране и одновременно иметь доступ к разъему, к которому была подключена шина нашего горе-дигитайзера.
Включаем Palm, ждем, пока на экране появится крестик для калибровки. Теперь тонким проводником поочередно замыкаем контакты разъема дигитайзера между собой (осторожно, не ткните куда-нибудь в другое место!) и находим такую пару контактов, при замыкании которой начинает перемещаться крестик (в моем случае один из контактов необходимо было замыкать на металлическую основу, к которой крепятся экран и плата).

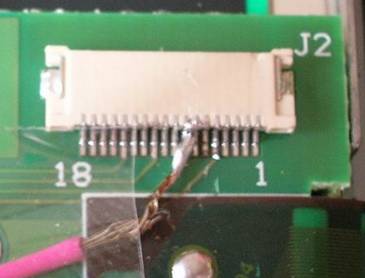

Выключаем Palm и к этим контактам паяем пару длинных проводов, чтобы после сборки всей конструкции вывести их наружу. Как это сделать решайте сами исходя из конструктивных особенностей вашей модели. У меня получилось вот так:

Теперь откалибровать экран можно двумя способами. Первый – замыкание проводов через реостат. В качестве реостата я использовал «змейку», нарисованную достаточно жирно простым карандашом на листе бумаги. Конец одного провода прижимаем к хвосту змейки, другим тычем на разном удалении от хвоста. При этом калибровочный крестик скачет из угла в угол. Когда найдете «положение реостата», при котором крестик перескакивает в центр экрана, тычьте проводком на небольшом удалении в обе стороны от этого положения. Способ логичный, но использовать его можно, если у вас крепкие нервы. У меня «калибровка» таким способом занимала не менее 40 минут. Может быть кто-нибудь померяет эти сопротивления, и опубликует их сюда в комментарии?

Логики работы второго способа я объяснить не смог. Но он гораздо быстрее. 100 – 150 раз подряд с максимально возможной для ручной работы частотой накоротко замыкаем проводники. Потом нажимаем “Reset”. После 3 – 5 ресетов обычно мой Visor включается так, будто экран уже откалиброван.

Программная часть


Обычную программу для чтения книг Вам не удастся даже запустить без стилуса (дигитайзера), а если и удастся, то без русификатора она бесполезна. Нам понадобится специальная читалка, созданная для таких случаев — JagRead . Изюминка в том, что ей можно управлять только аппаратными кнопками, и она имеет встроенный русификатор.

Используя программу JRConvert.exe Вы сможете преобразовать любой текстовый файл в кодировке Windows в файл формата PDB этой программы. В качестве исходных материалов можно использовать файлы с книгами для PocketPC (TXT формат) из библиотеки Ладошек. Отконвертированные PDB файлы и саму читалку JagRead.prc заливаем на устройство, активировав синхронизацию с помощью кнопки на кредле.

Все! Теперь можно читать!

Респект автору!
недавно стал обладателем PalmIII без дигитайзера,
(в дополнение к нормальной машинке),
и попробую применить опыт автора на практике!
ато рука не поднимается выбросить старичка... ;-)
а так, будет читалка на батарейках для дальних поездок. ;-)
Вопрос автору- обновления читалки планируются?
возможно ли развить идею и сделать «эмулятор мыши» с управлением с кнопок? ;-)

У меня тоже Palm IIIс. Перестала работать закачка файлов с компа через IRda. А выбрасывать жалко....

У меня валялся Palm IIIс без дигитайзера.
Забацал по статье, дал матушке и она книги читает,
не пришлось отдельный кпк покупать, а я pocket pc юзаю и книги и мр3 и фильмы и... ...ася, все идет

Недавно видел на palmz.in способ обхода калибровки, проверил работает:
0) Вынимаете карту
1) Настраиваете автозапуск для Memory Stack
2) Hard Reset
3) Когда появляется приглашение, выключаете palm
4) Вставляете карту, заработал Автозапуск!

Метод с Memory Stick работает. Я люблию тебя за Sony за твой MS и за твой Jog Dial.

У меня в похожей ситуации получалось настроить все программы настроить на нормлаьной машинке, а потом промсто подложить бекапы

А вот у меня крэдла нету-у-у-у... И синхронизацию могу только через экран сделать. Очень надеюсь, что еще могу:)
