Кредл — штука необходимая. Причем всю полезность в полном обьеме начинаешь понимать, когда его нет.

Мне мой Palm достался без ничего — сам КПК и стилус, вот весь комплект. Можно конечно файлики и по ИК-порту скидывать, но для этого нужно иметь его в ПК. С другой стороны неплохо было бы иметь возможность что-то скинуть или считать из палма не только дома, но и на работе, особенно если в палме ведутся какие-либо заметки. Но кредл с собой носить не удобно, даже в сумке. Поэтому плавно приходим к идее создания коммуникационного шнура.

Купить его далеко не всегда представляется возможным (например для своего Palm IIIe я не нашел).

Схема шнура достаточно простая, но в интернете я нашел порядка пяти схем, причем все имели некоторые различия.

Чтобы помочь другим избежать утомительного процесса поиска правильной, выложу ее здесь:
схемы кредла, шнура и модема (20K, zip)
спецификация порта (37k, zip)

Замечу, что контакты кредла нумеруются слева направо, контактами вверх и «от себя» (т.е. провода «к себе»). Так что дело за малым, берем кабель, кнопку, два разъема (COM'овский и оригинальный Palm'овский) и за 10 минут все готово. Но как оказалось, найти палмовский разъем еще сложнее чем кредл. В общем пришлось чесать в затылке, рыться в коробке с деталями, искать паяльник, в общем мудрить.

Вот пошаговая инструкция как изготовить разъем самому:

ВАЖНО!!!

Разъем на палме руками трогать не желательно, так как стоящий там преобразователь весьма чувствителен к статике!

Сперва меряем контактную площадку на палме и ширину разъема (помечено карандашом):

ширина разъема — 26 мм

глубина входа в палм — 10 мм

общая ширина контактных площадок — 20 мм

соответственно ширина контакта примерно 2 мм

длинна разъема может варьироваться, я сделал примерно квадратный, т.е 26 мм

Теперь дело за малым — воплотить это все как говорится «в камне». Для этого нам понадобится кусок фольгированного стеклотекстолита.

В принципе можно все это и протравить, но плата слишком простенькая, да и кислоты у меня не было. Поэтому я поступил так:

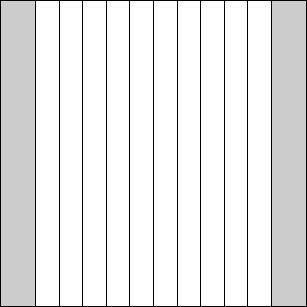

— напечатал размерную сетку
— наклеил на текстолит и по линиям прорезал ножом

У меня была «царапалка» из ножовочного полотна. Ну, эдакий крючок в виде буквы «Г». Соответственно процарапал под линеечку фольгу до текстолита

из старой мышки выковырял кнопку — «микрошку» и под нее справа процарапал площадку

Теперь нужны пружинные контакты.

Из коробки был извлечен старый дисководный шлейф с разъемами под 3.5'' и под 5.25''-дисководы.

5.25''-разъем был вскрыт и отковырян, из него извлечены контакты.

«Вилка» контакта чуть шире чем сам контакт, поэтому натфилем ее нужно подправить, как и кончик контакта (он там тоже чуть расширен)

(слева нормальный контакт, справа — подправленный)

Распрямляем контактную площадку «вилки» — там такой изгиб «домиком» (» ^ «) и припаиваем

Припаиваем кнопку и получаем вот такой аккуратный разъем:

Припаиваем кнопку ко 2му и 7му контактам, а также припаиваем шнур (я взял 6-жильный кабель c многожильными проводами от сигнализации).

В принципе рекомендуется кнопку подключать через резистор 330 Ом, но вроде и так работает. Хотя может и стоит переделать.

Собственно, все готово. Контакты от платы немного отгибаются (чтобы лучше пружинили), с обратной стороны разъема (снизу, если контактами вверх) наклеивается кусочек пластика для утолщения — чтобы разъем не болтался (я вырезал кусочек от телефонной карты). Для лучшей фиксации я еще два пружинных контакта я припаял боком на свободные крайние дорожки, чуть подогнув, чтобы они входили в пазы на палме (см фото внизу).

Саму плату я закрепил в разъеме, который идет с материнки на MIDI-порт (он же порт джойстика). Кнопку правда пришлось отпаять и приклеить на сам разъем.

В заключение скажу, что хоть схемка и простенькая, но действуете вы на свой страх и риск, так что если вы не уверены в своих силах, то лучше поискать готовый шнур, так как я не хочу брать на себя ответственность за трупик вашего палма :)

По информации с какого-то сайта (забыл с какого) аналогичные разъемы стоят на Palm III / IIIe / IIIx / IIIxe / TRGPro / HandEra / Symbol SPT 1500 / 1700 / 1740, так что шнур скорее всего подходит для всех этих моделей

А зачем кнопка?

Для включения HotSync.

ну я же говорил что не перевелись ещё люди с прямыми руками да ещё растущими из верхней части туловища =)

Браво ! люблю самоделки =)

Супер!!! Молодец! Так аккуратно сделал такой необходимый девайс!!! Молодец еще раз!!!

Молодцом! Буржуи нас не поимеют. Мы сами кого хочеш поимеем.!

Спасибо всем за теплые отзывы.
По прошествии более чем двух лет эксплуатации скажу что все работает нормально и без сбоев. Единственное что приходится примерно раз в полгода чуть отгибать контакты чтобы разъем лучше держался
