Железо: доработка клавиатуры Palm Portable Keyboard до крэдла


Автор/Источник: Konstantin Dubovsky
» 14.10.2001 21:35,
просмотров сегодня: 1, всего: 4232
статья размещена в группе: Архив
оценка: 2.933, 30 голосов


Доработка чрезвычайно проста, мне потребовалось часа 4 на изготовление разьема и кабеля. Фотки внизу. Если интересуют детали - спрашивайте. Снимки, правда, делал бытовой камерой, так что не обессудьте за качество :)

Разъемчик на клавиатуре - это часть панельки для микросхем, взят один ряд. Связь между разъемом клавиатуры и моим разъемом сделана проводом ПЭЛШО 0,3. Необходимо приподнять защитную пленку с верхней стороны разъема клавиатуры, станут видны контактные площадки, к которым необходимо подпаять провода и пропустить на тыльную часть разъема через отверстия (видны на просвет).

Ответная часть изготовлена из куска стеклотекстолита с контактными площадками шагом 2,5мм к которым припаяны штырки с подходящим диаметром от разъема папа (я взял SVHS). Все декоративные накладки изготовлены из корпуса 3,5» дискеты, приклеены термоклеем.

Внешний вид

Внешний вид

Внешний вид

Внешний вид

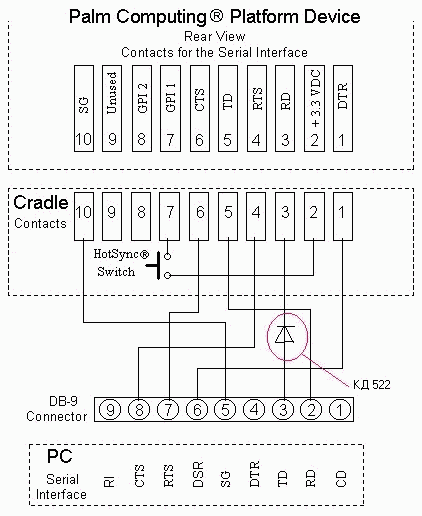

В стандартной схеме подключения внесено только одно изменение (диод расположен в корпусе разъема СОМ порта).

Схема подключения

Только кто возьмется за доработку, помните:

  • Используйте маломощный паяльник.
  • Используйте заземление, как для рук так и для инструмента.
  • И перед тем как что-то сделать, подумайте хорошенько (семь раз отмерь-один раз отрежь).

Ну вобщем не мне вас учить ;)

PS: После данной переделки появилась возможность подключения через клавиатуру внешнего модема. Я использовал во время тестов обычный нульмодемный переходник. Проверялась работа с модемами IDC-5614, Zyxel Omni56k и Acorp 336. Все работает на ура.
